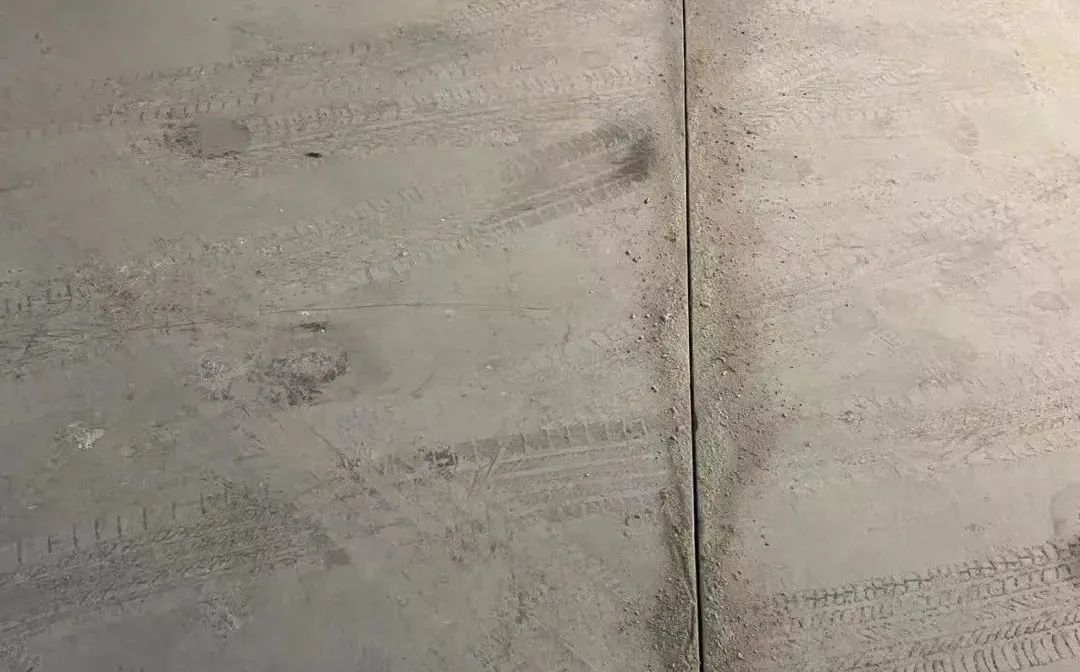

A: 切V型槽，填補環氧砂漿（半干砂漿），貼玻璃纖維布。

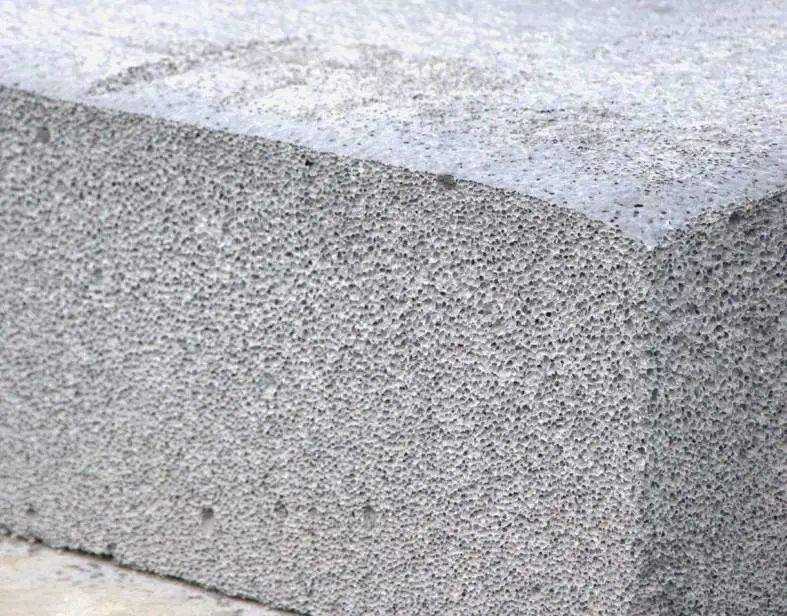

A: 拉拔強度≥2MPa，混凝土標號≥C25

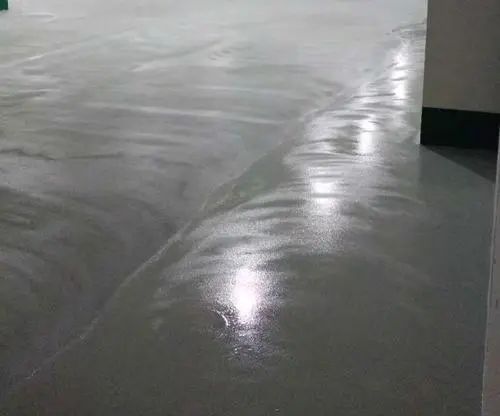

A: 結露現象，建議選擇早晚室內外溫差小的時候施工降低冷凝水的形成或者整體升溫除濕。

A:

CM 混凝土測試方法

此方法是破壞性測試，將碳化鈣預混凝土樣品中的水分，釋放氣體。依據氣壓變化評估含水量。可這個方法可以快速獲得定量的混凝土基面含水率。

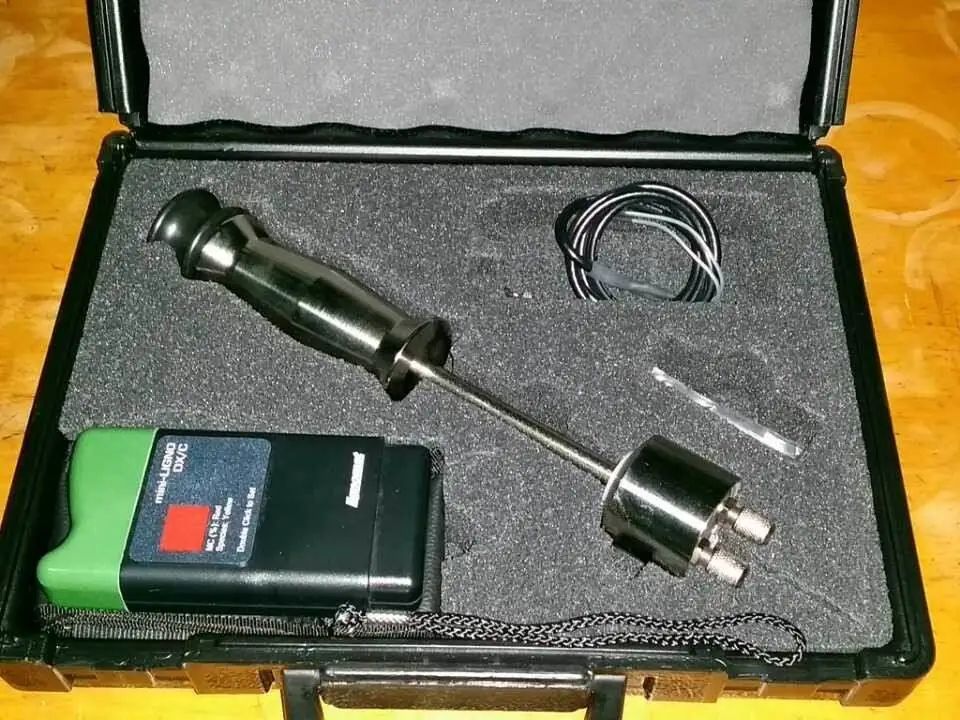

CM 混凝土基面含水率測定儀

基面含水率儀

此方法為非破壞性相對測試，通過地面與電極之間的低頻電場獲得電阻來判定基面濕氣狀況，測量的AC電阻抗，電容，電場的變化隨基面內濕氣情況變化而變化，從而得到相對濕度。這個方法可以快速獲得定量的混凝土基面含水率。

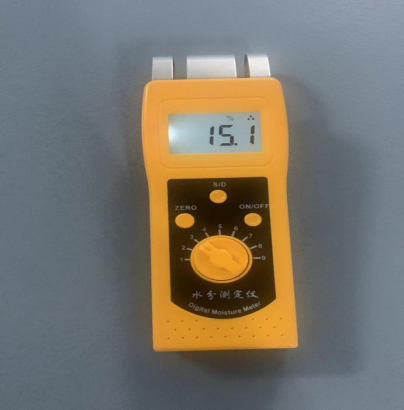

基面含水率測定儀

A: 1、芳香族環氧樹脂雙酚A結構易氧化產生羰基形成發黃基團；

2、胺類固化劑中游離胺成份直接與環氧樹脂聚合，導致局部范圍的升溫，加速變黃；

3、叔胺類促進劑、壬基酚促進劑在熱氧、UV照射下都易變色；

4、反應過程中溫度過高，體系中殘留的雜質、金屬催化劑都會誘使黃變。

A: 1、施工時空氣濕度過大；

2、加入了過量不合格稀釋劑；

3、中涂粉添加量過大，面漆中部分樹脂被吸入中涂。
